Pile Integrity Test (PIT) meruakan metode NDT (Non-Destructive Test), metode ini menggunakan persamaan gelombang yang dikenal sebagai beban kejut atau test pantulan gelombang sonic, dan juga renggangan rendah dinamik test. Pengujian PIT ini menggunakan Accelerometer pada tiang pondasi, dan juga menggunakan palu kecil untuk memukulnya.

Pile Integrity Test akan menampilkan kurva terkait data signifikan yang ada pada tiang pondasi. Data yang dikumpulkan merupakan data terkait integritas luas pondasi, volume pondasi dan keretakan pada pondasi bawah tanah.

  • Menilai panjang efektif tiang.
  • Mendeteksi retak, necking, atau kerusakan dalam tiang.
  • Evaluasi kualitas tiang pasca pemasangan.

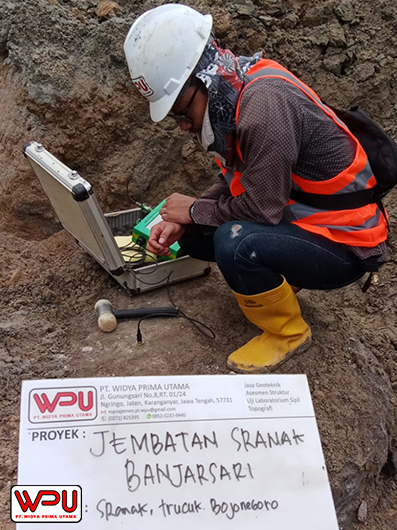

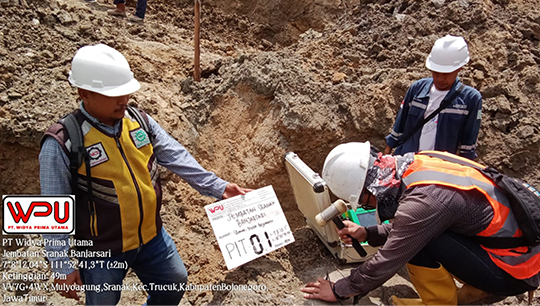

Sensor percepatan (accelerometer) ditempatkan di kepala tiang. Palu ringan dipukul pada permukaan tiang, dan alat merekam sinyal pantulan gelombang untuk analisis kondisi internal tiang.

  1. Kurva respon waktu-gelombang yang menggambarkan pantulan gelombang dari dalam tubuh tiang setelah terkena tumbukan. Kurva ini digunakan untuk melihat adanya perubahan geometri atau gangguan gelombang.
  2. Interpretasi panjang tiang aktual berdasarkan waktu tempuh gelombang, terutama bila panjang aktual berbeda dengan rencana.
  3. Deteksi cacat struktural internal, seperti retakan, lubang, necking (penyempitan), atau segregasi beton, ditunjukkan oleh perubahan bentuk kurva atau pantulan gelombang abnormal.

  • Cepat dan tidak merusak.
  • Cocok untuk semua jenis tiang beton.
  • Bisa dilakukan pada tiang tunggal atau kelompok.
